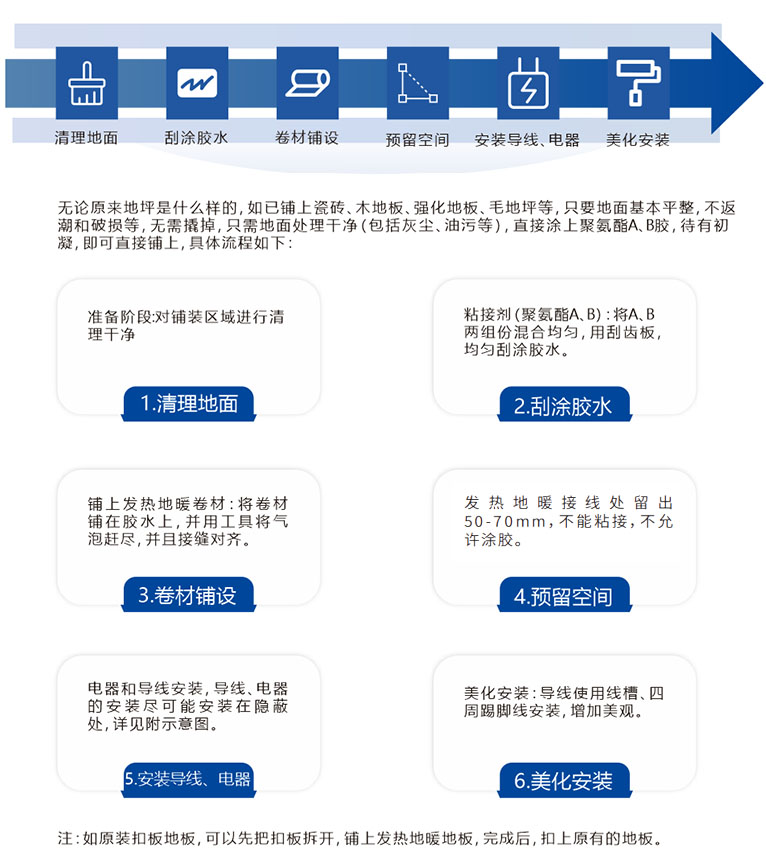

安装流程

安装注意事项

1、首先找到?条铜箔位置，用酒精浸渍50mm长×30mm宽区域，等几分钟后，然后用美工刀等工具，朝纵向方向沿铜箔两边边缘划开基布（注意：划入深度最大为0.1mm），剥开基布，用剪刀等将已剥开的基布头剪除,严禁用美工刀等工具垂直于铜箔方向划断，以防铜箔割断或部分割断，造成短路等。
2、在已剥好的铜箔上，浸渍或沾上酒精。等三分钟后，用布将铜箔上的绝缘料擦干净，露出铜箔本色为止。
3、在擦干净的铜箔上打孔，然后将铜螺丝、铜螺母、铜垫片、开口鼻纯铜接线端子等组件，牢固的固定在地材上。千万不能有松动，当接线后，必须做好绝缘措施。
4、发热地暖卷材铺装时，接线处必须留100mm不能有胶水，应虚铺。等接线完成后，用“U”盖槽覆盖
压紧，然后打上结构胶，美化定位即可。
5、防水静音直流开关电源功率配置：预计每平方米应配置50-75W，对称布局为宜。发热卷材的功率应根据实测电阻值来计算。


举例：用万用表实测3组平均电阻为5Ω。
则实际功率：P=3×36²/5=777.6W，
根据这个功率，应选用直流开关电源功率为1000W/只。
6、温度控制面板选型：普通型和智能型地暖控制面板，电流安倍统一选用15A，特殊情况可选25A。

材料清单

1.骅龙产的发热卷材，数量根据面积、尺寸来裁剪，美缝剂。
2.粘接剂：双组份聚氨酯AB胶。
3.36伏直流防水静音开关电源，功率大小根据实际发热体功率来确定。
4.1.5-2.5mm² 和6mm² 导线。
5.纯铜螺丝铆钉紧固件、铜垫片、40-60A国标OT紫铜开口鼻接线端子。
6.导电膏、绝缘胶带。
7.15A电地暖温控面板和智能温控面板，分线盒。
8.U型铝合金线槽、电线线槽等。
9.万用表等电器安装工具。
10.吸尘器、拖把等清洁工具。

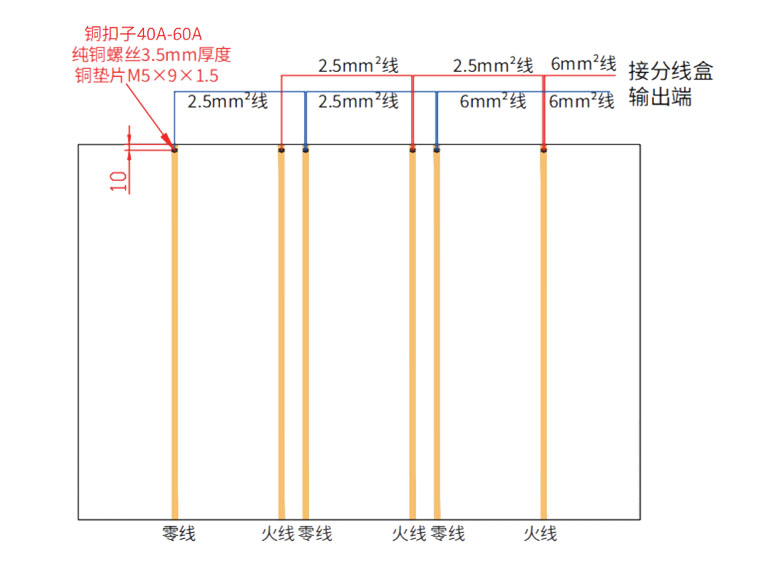

发热地板接线示意图

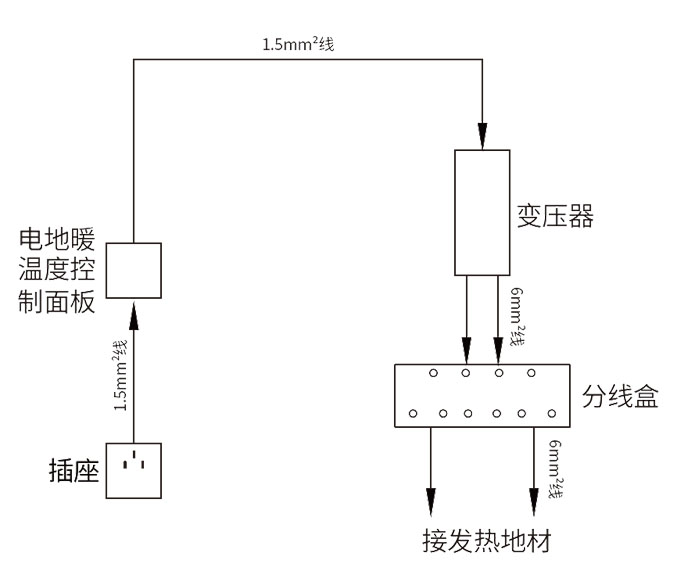

电源接线示意图

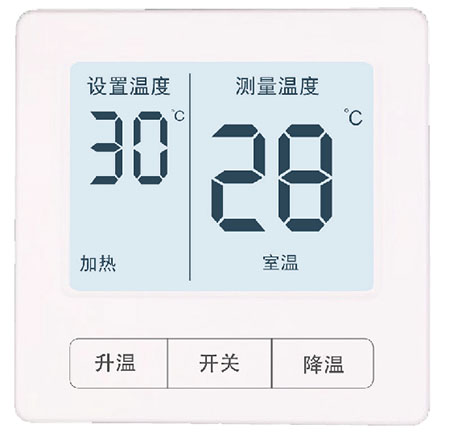

温控表
